Uvira【UV-LED照射器】

Uvira -UV-LED照射器-

ユニットを組み合わせて形状のカスタマイズが可能なUV-LED照射器「Uvira」のイメージ画像

UV-LED照射器Uviraの導入メリット

  • 最適な波長で最大UVエネルギーを得ることが可能です
  • 効率的な独自水冷方式により大型UV-LEDなどの特注設計が可能です

UV-LED照射器Uviraの特徴

  • 小面積から大面積まで自由に組合わせが可能
  • 温度上昇が少なく熱ダメージの少ないUV硬化が可能
  • 非常に薄くコンパクト!軽量!置場所自由自在
  • 冷却装置内蔵(水冷方式)
  • UV-LEDの瞬時点灯・消灯で予備ランニング時間不要
  • 曲率のある製品にも対応可能
  • UV-LEDチップが長寿命の為,大幅なランニングコストの削減に!

PDFアイコン Uviraカタログダウンロード

資料請求・お問い合わせ



UVLED照射器基本ユニット

  • ULW365-4406-55F
  • UAW365-258-1515F



UV-LED製品の外観、仕様は改良のため、予告なく変更する事があります。

【実用新案登録済】 第3135092号

用途

  • 各種UV硬化用途
    • オフセット印刷
    • ラベル印刷
    • パッケージ
    • 紫外線硬化樹脂
    • UVインク
    • プリント基板印字
    • UV接着剤
    • UV塗料
    • ワックス
  • UVコーティング
    • 有機EL
    • ディスプレイ
  • 高機能コート
    • プレ硬化・本硬化
  • フィルム張り合わせ
    • 高機能フィルム
  • 特殊用途
    • 光重合反応
    • 光ファイバー
    • 蛍光体励起



  • 使用用途01
  • 使用用途02
  • 使用用途03
  • 使用用途04



カスタマイズ

多様な大型化要望を短納期で実現。

エンジニアが直接ヒアリングするため要望を迅速に具現化出来ます。大型製品受注の実績も多く、他社より短納期でのご提案が可能です。



UV-LEDの長寿命化

大型になればなるほどUV-LEDは熱を持ち壊れやすくなりますが、独自の冷却方法により安全に長寿命を実現します。



オリジナルな設計

既製品では実現出来ないお客様の業務形態に合わせたUV-LEDの配列や大型化を得意としています。独自の冷却方法だけでなく安全に使用可能な設計でご提案致します。

実績としては、
・約2~3mの長尺タイプ
・300mm角以上など大面積の照射エリアタイプ
・Φ90mm円形均一照射タイプ
などがあります。



カスタマイズ例

  • 使用製品:
    【ULW365-4406-55F】x3
    ULW365-4406-55F

    用途:ベルトコンベア
    UV-LED照射器Uviraのカスタマイズ例01

  • 使用製品:
    【UAW365-258-1515F】x4
    UAW365-258-1515F

    用途:大型パネル化
    UV-LED照射器Uviraのカスタマイズ例02

  • 使用製品:
    【ULW365-4406-55F】
    ULW365-4406-55F

    用途:ロール・トゥ・ロール
    UV-LED照射器Uviraのカスタマイズ例03

  • 使用製品:
    【ULW365-4406-55F】
    ULW365-4406-55F

    用途:1.5m大型ライン型配列
    UV-LED照射器Uviraのカスタマイズ例04

UV-LED照度測定 より確かな安心と信頼の為に

UV-LEDの照度をよりハイパワーに設計すれば当然照度は上がります。しかし無茶な照度設計では、すぐにUV-LEDが破損してしまいます。
アクロエッジでは安心してご利用いただくため、UV-LEDの長寿命化を高めるためにUV-LEDの照度測定を実施し、信頼性の確保された製品設計を行っております。

  • UV-LED照度測定サンプル01
  • UV-LED照度測定サンプル02
  • UV-LED照度測定サンプル03





スペック

基本構成

形状、サイズ、パターンに合わせた組み合わせにより、自由な照射設計が可能です。

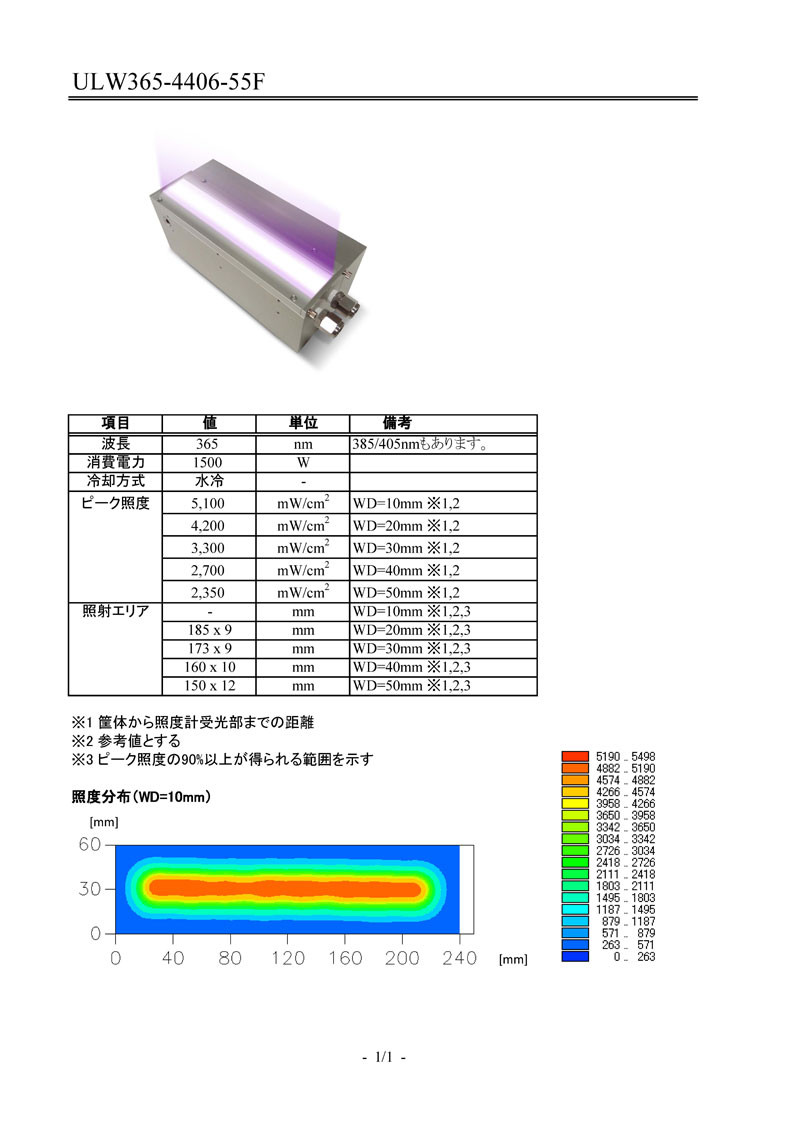

ULW365-4406-55F

ULW365-4406-55F
ピーク波長 365nm 385nm, 405nmもあります。
消費電力 1500W
冷却方式 水冷
ピーク照度 5,500mW/cm2 WD=10mm ※1,2
4,200mW/cm2 WD=15mm ※1,2
3,300mW/cm2 WD=20mm ※1,2
2,700mW/cm2 WD=25mm ※1,2
2,350mW/cm2 WD=30mm ※1,2
照射エリア       –     mm WD=10mm ※1,2,3
185 x 9 mm WD=20mm ※1,2,3
173 x 9 mm WD=30mm ※1,2,3
160 x 10 mm WD=40mm ※1,2,3
150 x 12 mm WD=50mm ※1,2,3
照度分布データ  ULW365-4406-55F



  • ※1 筐体から照度計受光部までの距離
  • ※2 参考値とする
  • ※3 ピーク照度の90%以上が得られる範囲を示す
  • スペックシート

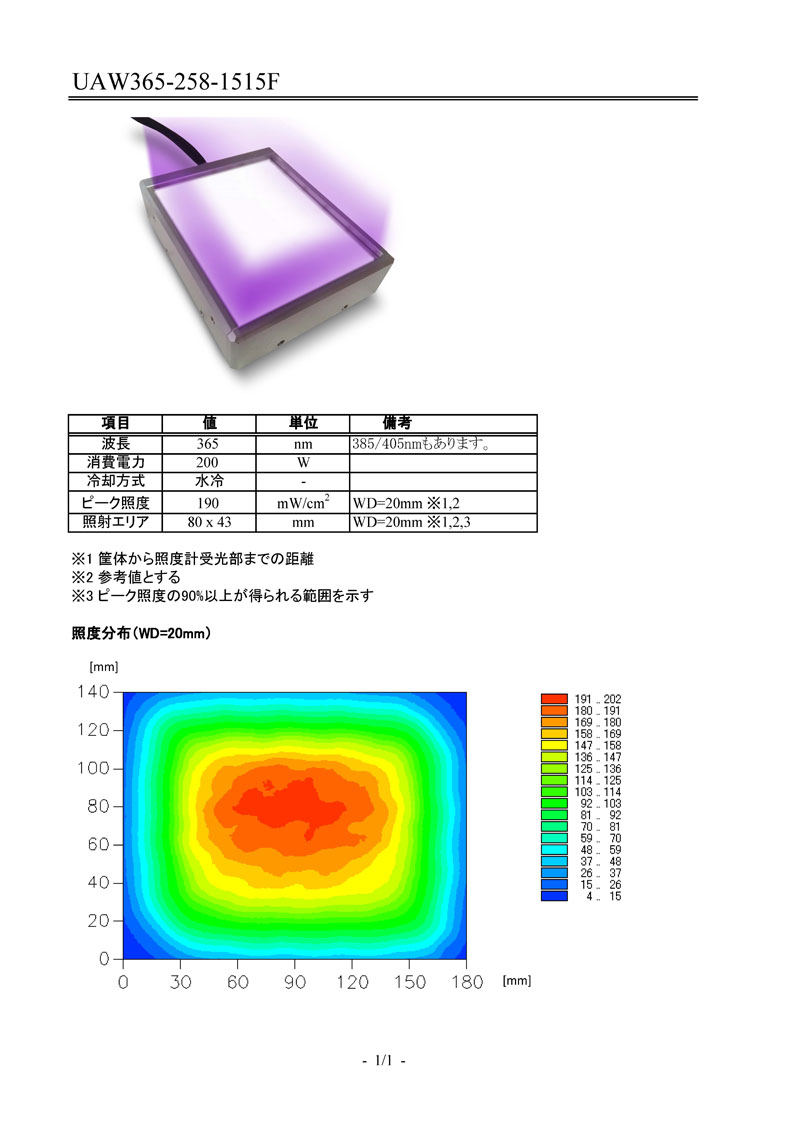

UAW365-258-1515F

UAW365-258-1515F
ピーク波長 365nm 385nm, 405nmもあります。
消費電力 200W
冷却方式 水冷
ピーク照度 350mW/cm2 WD=20mm  ※1,2
照射エリア 80x43mm WD=20mm  ※1,2,3
照度分布データ  UAW365-258-1515F



  • ※1 筐体から照度計受光部までの距離
  • ※2 参考値とする
  • ※3 ピーク照度の90%以上が得られる範囲を示す
  • スペックシート

ULW365-21701-5F

UAW365-258-1515F
ピーク波長 365, 385, 395, 405nm
消費電力 1,200W
冷却方式 水冷
ピーク照度 380mW/cm2 WD=20mm  ※1,2
照射エリア 750x3mm WD=10mm  ※1,2,3
照度分布データ  データ準備中



  • ※1 筐体から照度計受光部までの距離
  • ※2 参考値とする
  • ※3 ピーク照度の90%以上が得られる範囲を示す
  • データ準備中
